SLDL2560 Mud-vanngrensesnittmåler

Løse måleproblemet for petrokjemisk mud-Den vellykkede bruken av SLDL2560 SonarSilt Interface Meter i olje-vannsedimentasjonstank

1. Industriens smertepunkter: Den "uløselige sykdommen" ved måling i petrokjemiske olje-vannsedimentasjonstanker

Som kjerneenheten for behandling av oljeholdig avløpsvann i den petrokjemiske industrien, er olje-vannsedimentasjonstanker ansvarlige for kritiske oppgaver som slam-vannseparering og slamkonsentrasjon. Den nøyaktige målingen av slamgrensesnitt påvirker behandlingseffektiviteten, utstyrets levetid og miljøoverholdelse direkte. Imidlertid har de ekstreme driftsforholdene i dette scenariet lenge gjort tradisjonelt måleutstyr "inkompatibelt med miljøet":

Middels lagdeling: Olje-vannsedimentasjonstanken inneholder en slam-vannblanding som gradvis blir grumsete fra topp til bunn. Sedimentet i bunnen er i en virtuell slamtilstand, med ekstremt utydelige lagdelingsgrenser. Tradisjonelt ultralydutstyr er utsatt for måleforvrengning på grunn av utilstrekkelig signalpenetrering.

Feltforstyrrelsen er intens: slamskraperen passerer under sensoren hvert 2.-3. minutt, og slamutslippet skjer hvert 60. minutt. Mekaniske forstyrrelser forårsaker hyppige endringer i middels tilstand, med ordinære utstyrsdatasvingninger som overstiger ±30 cm.

Alvorlige miljøforhold: Mediet inneholder olje, høy alkalitet og høye suspenderte stoffer, som opererer i sone 20-farlige områder. Dette stiller strenge krav til utstyr for korrosjonsmotstand, eksplosjons-sikring og tetningsytelse. De fleste innenlandske merker opplever ofte feil på grunn av utilstrekkelig beskyttelse.

Tradisjonelt utstyr svikter: Mens importerte merker (f.eks. E+H) knapt kan fungere, overstiger måleavvikene ±20 cm. Husholdningsutstyr sliter med å fange pålitelige ekko, og oppfyller ikke kravene til regulering av slamutslipp og miljøovervåking.

Disse problemene kan forårsake forsinket eller overdreven slamutslipp fra sedimentasjonstanker, noe som ikke bare øker behandlingskostnadene, men også risikerer rørledninger, slitasje på utstyr og til og med brudd på miljøkrav.



2. Gjennombruddsløsning: SLDL2560 SonarSilt målrettet teknologisk innovasjon

For å møte måleutfordringene i petrokjemiske olje-vannsedimentasjonstanker, leverer SDLD2560 SonarSilt Sludge Interface Analyzer en scenario-spesifikk løsning, med 'ekkolodd-nøyaktig sensing + anti-interferensdedikert design.

(1) Kjerneteknologihøydepunkter

Høy-ekkoloddspulsteknologi muliggjør presis identifikasjon av olje-førende grumsete vannlag, som trenger inn i gjørmegrensesnittet. Ved å analysere variasjoner i signalrefleksjonsintensitet, skiller den nøyaktig mellom klare væskelag, sedimentlag og gjørmelag. Selv under virtuelle gjørmeforhold fanges effektive ekko med en målenøyaktighet på ±1 cm.

Spesialisert design mot-interferens: Utstyrt med innebygd-mekanisk forstyrrelsesfiltreringsalgoritme, identifiserer den intelligent interferenssignaler generert av slamskraping og -utslipp, og oppnår 80 % forbedring av datastabilitet og løser hyppige bytteproblemer.

Slitesterk ytelse i tøffe miljøer: Svingeren bruker korrosjons-bestandige materialer, inkludert PU/PTFE/316L/keramikk, med full-forseglingsbeskyttelse (IP67+-klassifisering). Den tåler temperaturer fra-40 grader til 90 grader og trykk ned til -0,022 MPa, samtidig som den motstår høyalkaliske miljøer og olje/gasserosjon. Fullt kompatibel med farlige forhold i petrokjemisk sone 20.

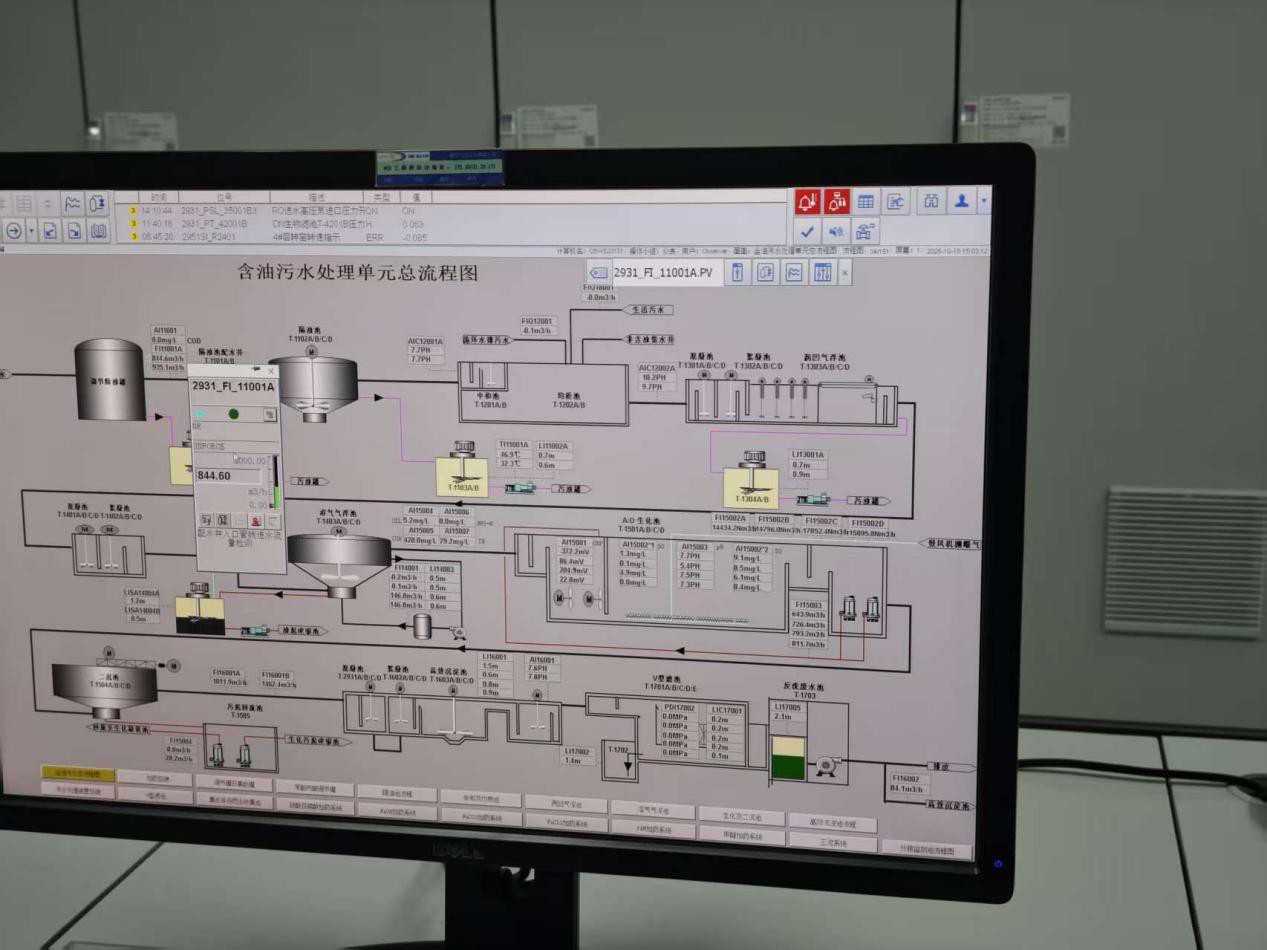

Intelligent og praktisk drift og vedlikehold: Støtter 4~20mA+HART to-tråds/fire-ledningssystemer, Modbus og andre kommunikasjonsprotokoller, sømløst integrert med DCS-systemer med dataoverføringsforsinkelse Mindre enn eller lik 1s. En valgfri ekstern automatisk skumrenser reduserer oljeforurensning og vedheft av suspenderte partikler, og reduserer hyppigheten av manuelt vedlikehold.

(2) Petrokjemisk scenario-spesifikk konfigurasjon

Måleområde: 0,25~10m, som dekker de konvensjonelle dybdekravene til petrokjemiske olje-vannsedimentasjonstanker

Signalbehandling: Innebygd- temperaturkompensasjonsalgoritme korrigerer påvirkningen av middels temperaturendring på lydhastigheten, sikrer målingskonsistens under forskjellige arbeidsforhold;

Installasjonsmetode: Støtter installasjon av støttemekanisme, unngår sporet til slamskraperen, tilpasser seg komplekse sedimentasjonstankkonstruksjoner og krever ingen tankmodifikasjoner med enkel konstruksjon.



3. Vellykket praksis: Applikasjonstilfelle av olje-vannsedimentasjonstank i petrokjemisk anlegg

(1) Søknadsoversikt

Bruksscenario: En høy-effektiv olje-vannsedimentasjonstank (olje-inneholdende avløpsvannbehandlingsenhet) i et petrokjemisk anleggs nr. 3 etylenenhet, med en slam-vannblanding som medium og lagdelt slam. Slamskraperen passerer under sensoren hvert 2.-3. minutt, med en slamutslippssyklus på 60 minutter per syklus.

Bakgrunn: Klienten hadde testet flere nasjonale og internasjonale slamgrensesnittanalysatorer, men alle klarte ikke å trenge gjennom grumsete vann eller gi pålitelige målinger på grunn av dårlig interferensmotstand, noe som resulterte i unøyaktige avlesninger og datafluktuasjoner. SDLD2560 ble dermed introdusert som en erstatningsløsning.

(2) Viktige søknadsresultater

Målenøyaktigheten har gitt et gjennombrudd: Under arbeidsforhold med utydelig slam-vannstratifisering og suspendert stoffkonsentrasjon fra 1000 til 6000 mg/L, identifiserer SDLD2560 nøyaktig slamgrensesnittet, og opprettholder et måleavvik innenfor ±1 cm. Dette representerer en forbedring på 95 % i forhold til tradisjonelt utstyr (avvik ±20–50 cm), og gir pålitelige data for regulering av slamutslipp.

Anti-interferensevnen overgår konkurrentene betydelig: under drift og slamutslipp forblir datafluktuasjonen mindre enn eller lik 3 cm uten ugyldige ekko, mens det originale E+H-utstyret viste svingninger på over ±25 cm og led gjentatte tap av data.

Overholdelse av miljøtilpasning: Den fullstendig forseglede designen motstår effektivt korrosjon fra oljeholdige og svært alkaliske medier, og oppnår én måneds feilfri drift. Vedlikeholdsfrekvensen ble redusert fra ukentlig til månedlig, med lønnskostnadene redusert med 75 %.

Vinn-vinn av miljøvern og økonomiske fordeler: Basert på nøyaktige slamgrensesnittdata er slamutslippssyklusen optimalisert for å redusere kjemisk avfall forårsaket av overdreven slamutslipp, noe som resulterer i en månedlig kostnadsbesparelse på 8 %~12 %. Samtidig forhindrer det utstyrsslitasje på grunn av slamakkumulering, og forlenger levetiden til slamskrapere og pumpekropper med over 30 %.



4. Kjernefordeler: Sammenligning av SDLD2560 med tradisjonelt utstyr

Kontrastdimensjon	SLDL2560 SonarSilt grensesnittmåler	Tradisjonelt utstyr (konvensjonell ultralyd)
målingssikkerhet	±1 cm (lagdelt uklar tilstand)	±20~50cm (følsom for middels konsentrasjon)
evne til å motstå forstyrrelser	Innebygd-mekanisk forstyrrelsesfiltreringsalgoritme, egnet for slamskraperinterferens	Ingen dedikert anti-jamming-design, noe som resulterer i brå dataoverganger
miljøtilpasning	Korrosjons-bestandig materiale med full forsegling, olje- og alkalibestandig, eksplosjonssikkert-kompatibel	Utilstrekkelig tetningsytelse, utsatt for skade fra olje/gass og korrosjon
vedlikeholdskostnad	Valgfri automatisk rengjøring, med månedlig vedlikehold	Kalibrering krever hyppig tørking, med ukentlig vedlikehold Større enn eller lik 1 gang
datapålitelighet	Effektiv ekkofrekvens over 99 %	Effektiv ekkofrekvens<70%, frequent data loss





5. Kampanjeverdi: Full-scenariotilpasning utover olje-vannsedimentasjonstanker

Den vellykkede implementeringen av SLDL2560 SonarSilt-systemet på et petrokjemisk anlegg har bevist sin pålitelighet under ekstreme driftsforhold, og demonstrerer dens allsidighet for ulike slamseparasjonsapplikasjoner i den petrokjemiske industrien.

Gjeldende enheter: primær sedimenteringstank, sekundær sedimentasjonstank, slamfortykningstank, høy-sedimentasjonstank, etc.

Bruksscenarier: olje-inneholdende slambehandlingstanker i raffinerier, kjemiske mellomliggende sedimentasjonstanker for avløpsvann og forbehandlingstanker for gjenbruk av petrokjemisk avløpsvann.

Kjerneverdi: Gjør bedrifter i stand til å oppnå presis overvåking av slamgrensesnitt, optimalisere prosessoperasjoner, redusere drifts- og vedlikeholdskostnader og overholde miljøutslippsstandarder som GB31570-2015, og gir teknisk støtte for den grønne og lavkarbonutviklingen av den petrokjemiske industrien.



6. Samarbeidsrådgivning: Tilpassede løsninger for slammåling

SLDL2560 SonarSilt Interface Meter har blitt strengt sertifisert av store petrokjemiske bedrifter, inkludert CNPC, Sinopec og et ledende petrokjemisk selskap. Med sin enestående ytelse i interferensmotstand, tøffe miljøtoleranse og høye presisjon, har den blitt den foretrukne løsningen for slammåling i den petrokjemiske industrien. Vi tilbyr ende-to-tjenester som dekker tilstandsvurdering, installasjon, dataintegrering og vedlikehold etter-salg, noe som sikrer rask utrulling og stabil drift av utstyret.

For-på stedet petrokjemiske applikasjonsvideoer, detaljerte tekniske spesifikasjoner, tilstandsmatchingsløsninger eller tekniske utvekslinger, kontakt oss gjerne når som helst!

- SDLD2560 SonarSilt styrker petrokjemisk miljøvern med ekkoloddpresisjon og hjelper deg med å bygge et nytt grønt produksjonsøkosystem!
